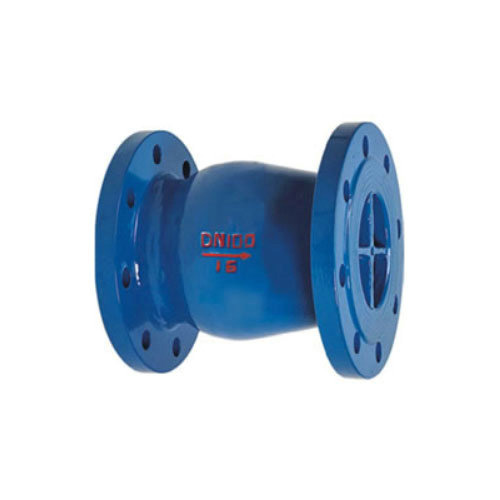

HC42X止回阀

【产品介绍】

HC42X(DRVZ)静音式止回阀主要由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成，内部水流通路采用流线型设计，水头损失极小，同时于停泵时阀瓣开关行程很短，可达快速关闭，防止巨大水锤及水击声，形成静音效果。主要适用于给排水、消防、暧通、化工、电厂、冶金、石化等系统，可安装于水泵出水口处，以防止倒流及水锤对泵的损害。

【产品特点】

1、内部水流通路采用流线型设计

2、水头损失极小

3、阀瓣开关行程很短，可达快速关闭

【执行标准】

设计规范：GB/T 12233

结构长度：GB/T 12221

连接法兰：JB/T 79,HG20592,GB9113,ANSI

试验与检验：GB/T13927

压力-温度：GB/T 9131

产品标识：GB/T 12220

【产品型号】

材质	型号
HT200	HC42X-10,HC42X-16,DRVZ-10,DRVZ-16
WCB	HC42X-16C,HC42X-25,DRVZ-16C,DRVZ-25

【产品性能规范】

HC42X,DRVZ静音止回阀性能规范
公称压力		HC42X-10~16	HC42X-16C~25
工作压力（MPa）		1.6~2.5
适用温度（℃）		≤80
适用介质		水
材料	阀体、导流体	HT200	WCB
	阀瓣	铜	不锈钢
	密封面	橡胶
	弹簧	不锈钢

【主要外形连接尺寸】

HC42X,DRVZ静音止回阀外形尺寸(mm)
公称通径DN(mm)	L
50	120
65	150
80	180
100	229
125	254
150	268
200	292
250	330

【结构图片】
